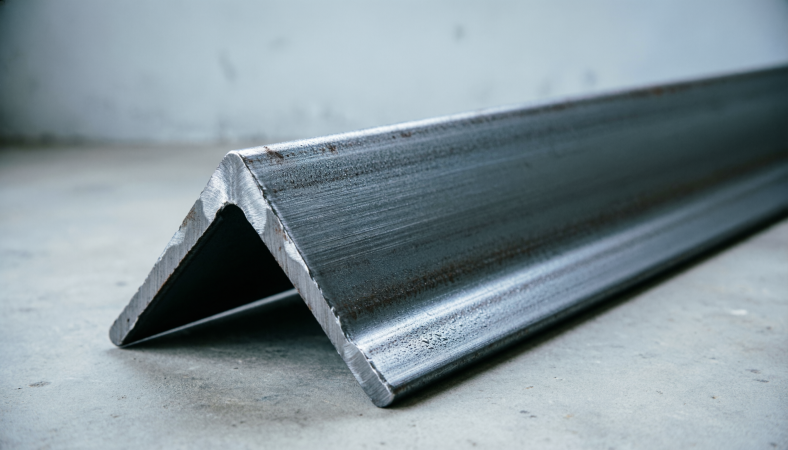

В современном строительстве и машиностроении одним из наиболее востребованных видов фасонного проката является стальной уголок, изготовленный методом горячей прокатки. Эта технология, заключающаяся в пластической деформации нагретой заготовки на прокатных станах, придаёт изделию Г-образное сечение с высокой прочностью и равномерной структурой металла. Для инженеров и проектировщиков, желающих детально разобраться в технических параметрах и допусках, стоит подробнее тут изучить нормативные таблицы. Горячекатаные уголки производятся в соответствии с ГОСТ 8509-93 (равнополочные) и ГОСТ 8510-86 (неравнополочные), что гарантирует стабильность геометрии и механических характеристик.
Технология производства и ключевые параметры
Горячая прокатка позволяет получать уголки с толщиной полки от 4 до 16 мм и шириной от 25 до 250 мм. Процесс включает нагрев стальной заготовки до температур 1100–1250°C, после чего она последовательно проходит через черновую и чистовую клети стана, формируя точный профиль. Охлаждение на воздухе задаёт структуру ферритно-перлитной смеси, что обеспечивает оптимальное сочетание твёрдости и вязкости. Основные марки стали для таких изделий — Ст3сп, Ст3пс, 09Г2С, 17Г1С — подбираются в зависимости от требуемой устойчивости к нагрузкам и климатическим условиям.
Технические характеристики равнополочного уголка (ГОСТ 8509-93)
- Размеры полок: от 25×25 мм до 250×250 мм с шагом 5–10 мм.
- Толщина металла: варьируется от 3 до 16 мм (чем толще полка, тем выше несущая способность).
- Длина мерных и кратных изделий: от 4 до 12 м (по согласованию возможны немерные длины).
- Масса погонного метра рассчитывается по формуле: масса = (ширина полки × 2 – толщина) × толщина × 0,00785.
Области применения горячекатаного уголка
Благодаря жёсткости Г-образного профиля и стойкости к изгибу, уголок широко используется в качестве несущих элементов каркасов, ферм, колонн, перекрытий и лестничных маршей. В малоэтажном строительстве из него монтируют армопояса, обвязку фундаментов и усиление проёмов. В промышленности уголок идёт на изготовление эстакад, козловых кранов, вагонов, платформ и стеллажей. Кроме того, он незаменим при сооружении теплиц, гаражей, ворот, опор ЛЭП и дорожных ограждений. Неравнополочные уголки (например, 100×63 мм или 125×80 мм) часто применяются в машиностроении там, где требуется асимметричное распределение жёсткости.
Правила выбора и расчёта уголка для металлоконструкций
- Определить тип нагрузки: статическая (постоянные конструкции) или динамическая (краны, вибрационное оборудование).
- Рассчитать необходимый момент сопротивления сечения, используя сортаментные таблицы.
- Учесть условия агрессивной среды (высокая влажность, химические вещества) — в таких случаях требуется оцинковка или применение коррозионно-стойких сталей.
- Согласовать с поставщиком длину и партию для минимизации отходов при резке.
Преимущества горячекатаного уголка перед гнутым профилем
В отличие от холодногнутого уголка (изготавливаемого из листа на листогибах), горячекатаный аналог имеет скруглённые внешние и внутренние углы — это снижает концентрацию напряжений. За счёт монолитной структуры без внутренних микротрещин он лучше воспринимает ударные и знакопеременные нагрузки. Также горячая прокатка позволяет получать значительно большую толщину полки (до 16 мм против 4–5 мм у гнутых), что критично для тяжёлого машиностроения и высотного строительства. Единственным ограничением можно назвать чуть более высокую стоимость, однако она полностью оправдана надёжностью и долговечностью конструкций.
Итак, стальной уголок горячекатаный — это основа металлического каркаса зданий, мостов, кранов и промышленных сооружений. Его точные геометрические параметры, высокая несущая способность и устойчивость к деформациям делают материал выбором профессионалов. При проектировании всегда следует опираться на актуальные ГОСТы и проводить проверочные расчёты на прочность, чтобы обеспечить безопасность и ресурс эксплуатации.
